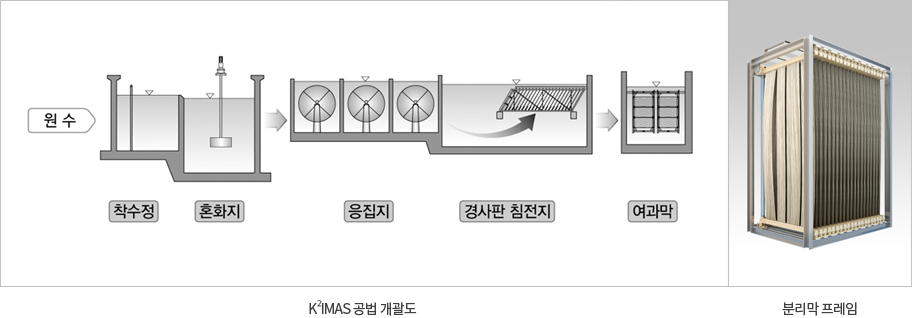

혼화/응집/침전과 침지형 정밀여과막(MF) 공정을 조합한 기술로써 침전지내에 분리막을 설치하여 응집/침전의 안정성과 분리막의 우수성을 결합한 하이브리드 공정이며, TIP 경사판 침전지를 사용하여 오염물질의 높은 충격부하에도 안정적인 막여과 공정의 운영이 가능하고 회분식 여과방식을 적용하여 막여과 공정의 송풍에 의한 전력소요량을 기존 연속 폭기 운전 대비 40% 수준까지 절감한 기술
· 적용 대상
특징 및 효과

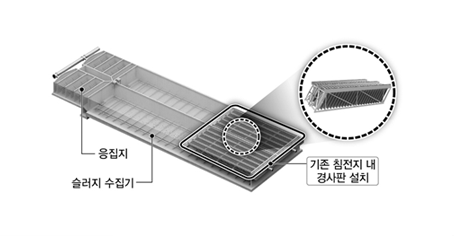

· TIP경사판
| 경사판 침전지 | 경사판 침전지 설치에 따른 여과성능 향상 | |
|---|---|---|
 |
 |
 |
|
· 막여과 전처리 시설로 경사판침전지 도입 · 고탁도 유입시에도 일정한 막여과 유입수질 확보 |
· 막여과 부하경감, 입자성 물질 사전차단 막보호 · 직접여과 대비 여과성능 장기간 유지 가능 |
|

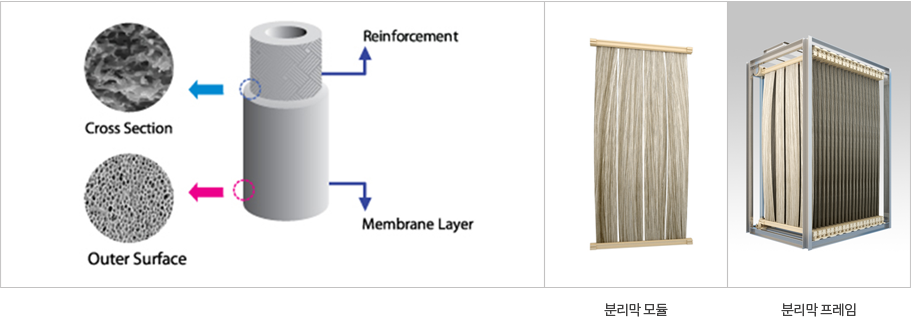

· 분리막/모듈/프레임
| 구분 | 사양 | |
|---|---|---|
| 특성 | 제조사 | 코오롱인더스트리(주) |
| 재질 | PET + Polyvinylidene Fluoride (PVDF) | |
| 종류 | 복합중공사막 | |
| 내경/외경 | 0.8/2.0mm | |
| 공경크기 | 0.1㎛ | |
| 구분 | 사양 | |
|---|---|---|
| 성능 | Flux | 0.36 ~ 1.68m3/m2 일 |
| TMP | 0.1 ~ 0.5kgf/cm2 | |
| 인장강도 | 25kgf/fiber 이상 | |
| 적용 온도 | 40℃ 이하 | |
| 적용 pH | 2 ~ 10 | |
| 내화학성 | 우수 | |
| 중공사막 구조 | 여과막 단면 | 특징 | |
|---|---|---|---|
| 단면(X40) | 단면(X40) | ||
 |
 |
 |

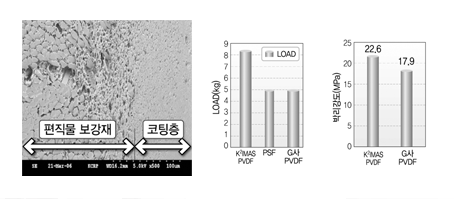

· 편직물 보강재에 여과막층이 코팅고강도 복합중공사막으로 내구성 우수 |
· 세섬도 편직물보강재 사용멤브레인 코팅강도 강화 |
|||
· 내구연한 증가로 우수한 경제성 |
|||
| 경사판 침전지 | 경사판 침전지 설치에 따른 여과성능 향상 |
|---|---|
 |
 |

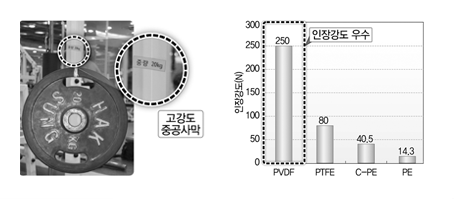

· 인장강도 25kgf/fiber 이상뛰어난 내구성 및 내화학성 동시 확보 |
· 우수한 코팅강도막파손 위험성 최대 저감 |
| 내약품성 | 내염소성 | 투과성능 | 내오염성 |
|---|---|---|---|
 |
 |
 |
 |
· 인장강도 및 신장율 우수약품안정성 확보 |
· NaOCl 접촉시 강도 유지약품세정 안정성 확보 |
· 다공성 비대칭구조높은 투과성능 확보 |
· 친수화 처리된 PVDF 재질 막내오염성 강화 |
기술성능
| 시험항목 | 단위 | 수질 기준 | 원수 | 막 생산수 | 제거율 |
|---|---|---|---|---|---|
| 총 대장균군 | 100 mL | 불검출 | 검출 | 불검출 | 100% |
| 탁도 | NTU | 0.5 이하 | 0.903 | 0.079 | 91.30% |
| 색도 | 도 | 5 이하 | 8 | 2 | 75.00% |
| THMs | mg/L | 0.1 이하 | 0.0056 | 0.0034 | 39.30% |
환경신기술 신기술설계편람 기재사항
