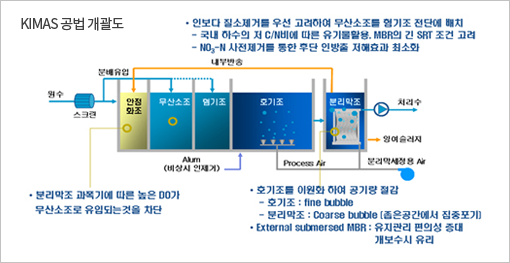

안정화조 / 무산소조 / 혐기조 / 호기조 / 분리막조로 구성된 MBR
하수고도치리기술로서, 안정적인 질소처리를 위하여 유입수를
안정화조 및 무산소조로 분배/주입하고, 호기조와 분리막조에
미세공기 / 조대공기를 이원 주입하고 모듈 상하부로 막세정 공기를
교대 주입함으로써 질산화 효율 및 막 세정효율 향상시킨 고집적
cassette형 분리막 모듈 적용 하수고도치리기술
도시하수, 오수, 폐수, 침출수 등

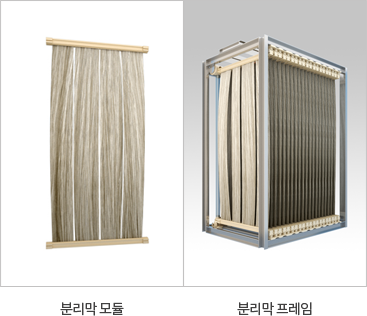

| 구분 | KIMAS 60 | |
|---|---|---|
| 분리막 모듈 | 재질 | PVDF |
| 내경/외경 | 0.8/2.0mm | |
| 모듈당 막면적 | 20 / 30 ㎡ | |
| 공칭공경 | 0.1 ㎛ | |
| 인장강도 | 25 kgf/fiber | |
| FLUX | 20 LMH | |
| 프레임 | 프레임 치수(mm) | 1,692L × 1,268W × 2,710H |
| 막모듈 개수 | 20 ea. | |
| 유효 여과면적 | 200 / 600 ㎡ | |
편직물 지지층에 분리막층을 코팅하여 인장강도를 증가시킨 국산 MF 강화중공사막(Reinforeced membrane)을 침지형 분리막공정에 적용하여 외산 제품보다 가격은 저렴하면서도 동일 수준의 Flux, 인장강도, 내구성을 확보.
호기조와 분리막조를 이원화하여 호기조는 멤브레인 디퓨저를 이용한 fine bubble 공급하고, 분리막조는 Coarse bubble를 공급함으로써 전체 공기소요량을 절감(분리막 세정효과 향상)
생물반응조에 침지된 중공사 분리막 하부는 강한 산기강도에 의해 세정효과가 큰 반면 상부는 세정효과가 충분치 못해 협잡물이 상대적으로 많이 축적되어 분리막 성능저하를 초래한다. 따라서 본 기술에서는 모듈 상부는 세정용 공기의 약 20%를 간헐적으로, 모듈 하부는 연속적으로 나머지 80% 공급하는 세정공기 이원화 방법으로 세정효율을 극대화.
분리막모듈이 호기조 외부의 별도 분리막조에 침지되는 방식 즉 외부침지식 방식으로, 개보수시 조 전체를 비움으로써 발생하는 처리장의 가동중단 현상이 발생하지 않고, 완제품을 외부 제작하여 현장에 설치할 수 있어 개보수가 용이하며, 분리막조를 생물반응조 상부에 설치하여 부지활용성을 증대.
| 설계 인자 | 설계 및 운전조건(평균) | |
|---|---|---|
| 처리수(Q) | 유입수량 (m3/d) | 83.4 ~ 112.8(105.5) |
| 안정화조 | DO (mg/L) | 0.01 ~ 0.65(0.15) |
| HRT (hr) | 0.55 ~ 0.75(0.59) | |
| 무산소조 | ORP (mV) | -246 ~ 121(-174) |
| HRT (hr) | 1.77 ~ 2.40(1.90) | |
| 유입수 분배주입율 (%) | 20(0 ~ 40) | |
| 혐기조 | DO (mg/L) | 0.01 ~ 0.13(0.02) |
| HRT (hr) | 0.62 ~ 0.84(0.67) | |
| 호기조 | DO (mg/L) | 0.3 ~ 4.1(1.5) |
| MLSS (mg/L) | 4,360 ~ 7,260(6,240) | |
| HRT (hr) | 0.89 ~ 1.20(0.95) | |
| 분리막조 | DO (mg/L) | 0.4 ~ 4.2(2.2) |
| MLSS (mg/L) | 5,520 ~ 9,680(7,800) | |
| HRT (hr) | 1.77 ~ 2.40(2.12) | |
| pH | 6.5 ~ 7.0(6.8) | |
| 내부반송율 (%) | 90.1 ~ 211.4(149.4) | |
| 운전방식 | 침지형 흡인여과 (Out → In) | |
| 운전주기 | 9분흡인/1분 휴지 | |
| 운전 Flux (L/m2/hr) | 24.3 | |
| Air scrubbing (m3-air/m2-막.hr) | 0.36(0.1 ~ 0.5) | |
| 총괄 HRT (hr) | 6.0(5.6 ~ 7.6) | |
| 총괄 SRT (day) | 24.7(3.2 ~ 37.5) | |
| 공사명 | 용량(m3/day) | 준공연도 | 비고 |
|---|---|---|---|
| 호주 Kelso 하수처리장 | 950 | 2011 | |
| 호주 Vale RD 하수처리장 | 320 | 2011 | |
| 예치마을 하수처리장 | 40 | 2011 | |
| 호남석유화학 대산 하수처리장 | 700 | 2011 | |
| 산청 내공리 마을하수처리장 | 46 | 2011 | |
| 지산 소규모 하수처리장 | 60 | 2011 | |
| 한계 소규모 하수처리장 | 180 | 2011 | |
| 영종하늘도시 송산수질복원센터 | 30,000 | 2013 | |
| 광주전남혁신도시 수질복원센터 | 19,000 | 2013 | |
| 공주 신관 하수처리장 | 4,500 | 2013 |
| 공사명 | 용량(m3/day) | 준공연도 | 비고 |
|---|---|---|---|
| 중국 하이닉스 폐수처리장 | 2,500 | 2009 | |
| 증평산업단지 폐수처리장 | 2,500 | 2009 | |
| 홍성 축산 폐수처리장 | 20 | 2009 | |
| 코오롱 구미공장 폐수처리장 | 16,000 | 2010 | |
| 이천 씨알살림 축산폐수처리장 | 50 | 2010 | |
| 판교 바이오 폐수처리장 | 100 | 2011 | |
| 코오롱 김천공장 폐수처리장 | 220 | 2011 | |
| 인천 검단 폐수처리장 | 3,000 | 2011 | |
| 공주 정안2 농공단지 폐수처리장 | 500 | 2011 | |
| 코오롱생명과학 폐수처리장 | 200 | 2011 | |
| 동국대 일산캠퍼스 폐수처리장 | 150 | 2011 | |
| 한국야쿠리트 폐수처리장 | 100 | 2011 | |
| 고흥 동강농공단지 폐수처리장 | 450 | 2012 | |
| 여수 도시폐기물 폐수처리장 | 110 | 2012 | |
| 고성 해양심층수 폐수처리장 | 440 | 2012 | |
| 충주기업도시 폐수처리장 | 5,500 | 2012 | |
| 부림농공단지 폐수처리장 | 900 | 2012 |
| 공사명 | 용량(m3/day) | 준공연도 | 비고 |
|---|---|---|---|
| 덕평휴게소 오수처리장 | 1,100 | 2007 | |
| 재가노인복지센터 오수처리장 | 30 | 2009 | |
| 아산 태산 LCD공장 오수처리장 | 180 | 2010 | |
| 선문대 기숙사 오수처리장 | 220 | 2010 | |
| 물왕영업소 오수처리장 | 60 | 2010 | |
| 청량리 민자역사 오수처리장 | 300 | 2010 | |
| 마곡사 관광지 오수처리장 | 200 | 2010 | |
| 수원 대선초교 오수처리장 | 100 | 2010 | |
| 안성 기숙학원 오수처리장 | 180 | 2010 | |
| 판교 SD2 오수처리장 | 160 | 2010 | |
| 남양주 진건고 오수처리장 | 150 | 2010 | |
| 대천리조트 오수처리장 | 400 | 2010 | |
| 성안드레아병원 오수처리장 | 200 | 2011 | |
| 순천 화물차휴게소 오수처리장 | 50 | 2011 | |
| 실크리버CC 오수처리장 | 400 | 2011 | |
| 우정힐스CC 오수처리장 | 190 | 2011 | |
| 동우대 문막캠퍼스 오수처리장 | 500 | 2011 | |
| 안성 신안CC 오수처리장 | 100 | 2011 | |
| 파주 스타밸리CC 오수처리장 | 300 | 2011 | |
| 청주 수자원공사 오수처리장 | 50 | 2011 | |
| 이천 기숙학원 오수처리장 | 200 | 2011 | |
| 새만금 홍보관 오수처리장 | 250 | 2011 | |
| 경북과학기술원 오수처리장 | 20 | 2011 | |
| 동부화재연수원 오수처리장 | 180 | 2011 | |
| 음성 PC공장 오수처리장 | 80 | 2011 | |
| 청주교육원 오수처리장 | 100 | 2011 | |
| 칠곡 경북대병원 오수처리장 | 60 | 2011 | |
| 구리 농산물시장 오수처리장 | 550 | 2011 | |
| 신갈 롯데마트 오수처리장 | 155 | 2011 | |
| 보령 수자원공사 오수처리장 | 50 | 2011 | |
| 남여주CC 오수처리장 | 300 | 2012 | |
| 한국항공대 오수처리장 | 600 | 2012 | |
| 세양 그레이스빌 오수처리장 | 10 | 2012 | |
| 블루버드CC 오수처리장 | 250 | 2012 | |
| 화성 상록CC 오수처리장 | 350 | 2012 | |
| 서울대 그린바이오 오수처리장 | 850 | 2012 | |
| 안동 하이그린파크 오수처리장 | 150 | 2012 | |
| 청남가구단지 오수처리장 | 250 | 2012 | |
| 퍼시스가구 오수처리장 | 80 | 2012 | |
| 하나원 오수처리장 | 150 | 2013 | |
| 수기사 기갑여단 오수처리장 | 120 | 2013 | |
| 평택 장안동 하늘채 오수처리장 | 2,140 | 2013 |
